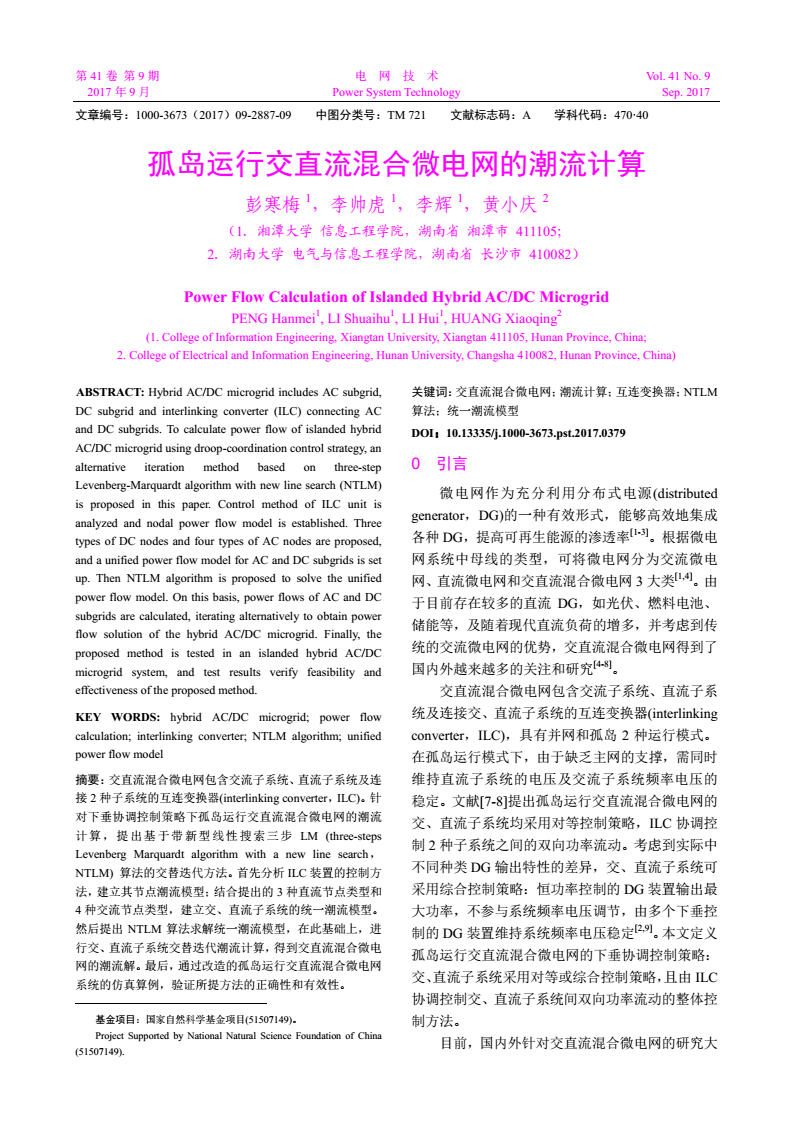

孤島運行交直流混合微電網的潮流計算

2017-10-30 10:30:47 電網技術雜志　點擊量：評論 (0)

摘要：交直流混合微電網包含交流子系統、直流子系統及連接 2 種子系統的互連變換器(interlinking converter，ILC)。針對下垂協調控制策略下孤島運行交直流混合微電網的潮流計算，提出基于帶新型線性搜索三步

摘要：交直流混合微電網包含交流子系統、直流子系統及連接 2 種子系統的互連變換器(interlinking converter，ILC)。針對下垂協調控制策略下孤島運行交直流混合微電網的潮流計算，提出基于帶新型線性搜索三步 LM (three-steps Levenberg Marquardt algorithm with a new line search，NTLM) 算法的交替迭代方法。首先分析 ILC 裝置的控制方法，建立其節點潮流模型;結合提出的 3 種直流節點類型和4 種交流節點類型，建立交、直流子系統的統一潮流模型。

然后提出 NTLM 算法求解統一潮流模型，在此基礎上，進行交、直流子系統交替迭代潮流計算，得到交直流混合微電網的潮流解。最后，通過改造的孤島運行交直流混合微電網系統的仿真算例，驗證所提方法的正確性和有效性。

關鍵詞：交直流混合微電網;潮流計算;互連變換器;NTLM算法;統一潮流模型
